 Retour à Lutherie



Travaux divers



Fabrication d'un tom 12''

Le reste de la batterie suivra si les résultats sonores et visuels sont satisfaisants.
Le fût (6 plis) et le rim servant à retenir la peau seront en merisier.

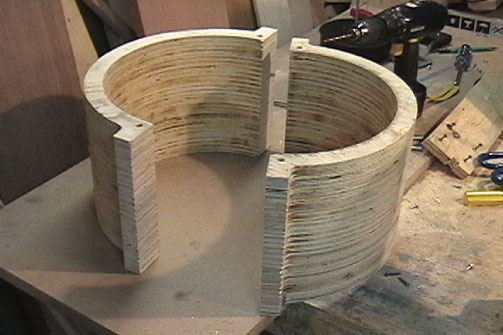

Gabarit pour ton 10"

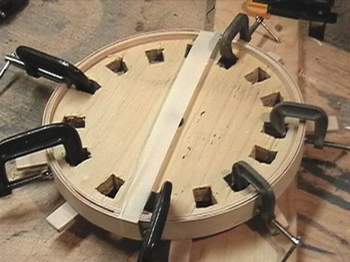

Moulage du rim sur gabarit

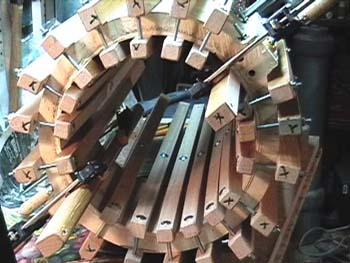

Collage de placages préalablement moulés à l'aide de serres-joints artisanals.

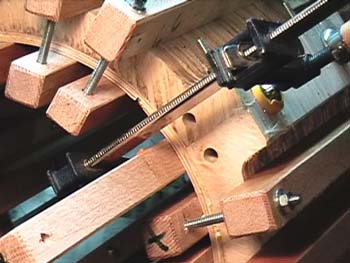

Même chose que la photo précédante (zoom).

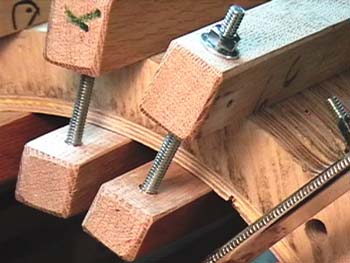

Le placage doit épouser la forme du gabarit afin d'obtenir un cylindre parfait.






Autre point de vue.

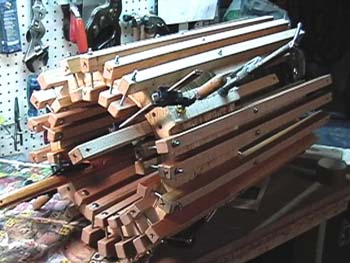

Serre-joints en chêne.
Une courbe à été découpé uniquement sur la pièce de droite. En s'appuyant
l'une sur l'autre, la pièce courbée offrira une pression suppérieure entre les deux boulons.
La pression exercée sur le placage sera donc uniformément réparti.
